Styrd borrning effektiv framdragning av ledningar utan schakt

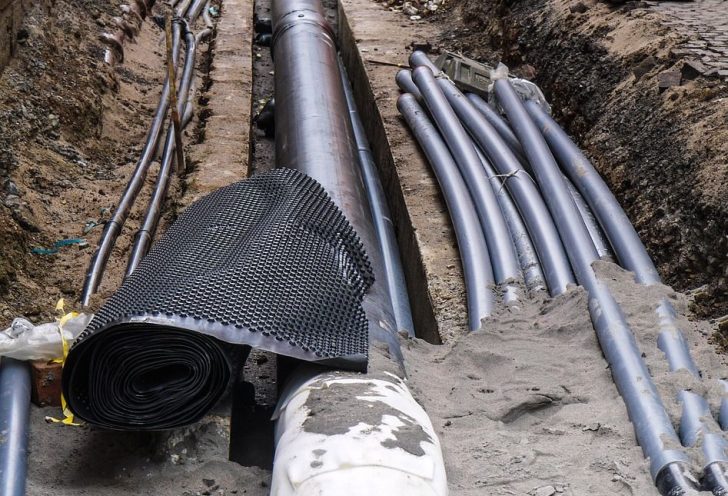

Att lägga nya rör och kabel i marken förknippas ofta med stora schakter, avstängda vägar och omfattande återställningsarbeten. Med styrd borrning går det i stället att passera under vägar, järnvägar, vattendrag och känsliga ytor utan att gräva upp marken. Metoden används i dag i allt från tät stadsmiljö till jordbruksmark och har blivit en nyckelteknik för både kommuner, entreprenörer och nätägare.

Kärnan i metoden är att borra från en startgrop eller markyta och styra borrhuvudet längs en förutbestämd linje, både i höjd och sidled. Samtidigt kan operatören följa borrens position i realtid från markytan och vid behov justera kursen. Resultatet blir en kontrollerad kanal där rör eller kabel kan dras in med hög precision och minimal påverkan på omgivningen.

Hur styrd borrning fungerar i praktiken

Styrd borrning, ofta kallad HDD (Horizontal Directional Drilling), kan delas in i tre huvudsteg: pilotborrning, upprymning och in-dragning av rör.

I det första steget borrar man en styrd pilotgång. Borriggen står på markytan eller i en mindre grop och trycker fram borrstänger som är kopplade till ett styrbart borrhuvud. Genom att vrida eller vinkla borrkronan kan operatören styra riktningen.
Ovanför marken går en person med en mottagare som läser av borrhuvudets djup, lutning och position. Informationen skickas också tillbaka till riggen, där föraren ser en tydlig bild av borrens läge. På så sätt går det att följa den planerade borrlinjen med hög noggrannhet.

När pilotgången är klar växlar man till en upprymmare, som dras tillbaka genom hålet för att göra kanalen större. Vid behov sker upprymningen i flera steg om stora dimensioner ska in. I det sista steget fäster man det nya röret eller flera rör i upprymmaren och drar in dem samtidigt som upprymmaren förs tillbaka mot riggen.

Modern utrustning klarar borrlängder på upp till omkring 300 meter och rördimensioner från cirka 40 millimeter och uppåt. Möjligheten att dra flera rör i samma borrning gör metoden attraktiv när exempelvis fiber, elkabel och tomrör ska läggas i samma stråk.

Fördelar, användningsområden och begränsningar

Den tydligaste vinsten med styrd borrning är minskat behov av schakt. När marken inte behöver grävas upp minskar störningar för trafik, boende och verksamheter. Vägar kan hållas öppna, känsliga grönområden sparas och återställningskostnaderna blir lägre.
Metoden är dessutom vibrationsfri jämfört med sprängning eller tung schakt, vilket gör den lämplig nära byggnader, ledningar och annan känslig infrastruktur.

Typiska användningsområden är:

– passager under vägar, motorvägar och järnvägar
– ledningsdragning under åkermark utan att skada dräneringar
– framdragning av serviser till byggnader utan att öppna hela gatan
– arbeten i parker och andra ömtåliga miljöer
– korsning av diken, vattendrag och andra hinder där öppen schakt är svår eller olämplig

Exempelvis kan ett VA-bolag borra under en hårt trafikerad väg och lägga en ny vattenledning utan längre trafikavstängningar. På landet kan en lantbrukare få ny el- eller vattenförsörjning dragen under åkermarken utan att hela fältet måste grävas upp under säsong.

Metoden har samtidigt begränsningar. Jordart och markförhållanden spelar stor roll. Mycket blockig eller bergig mark kan försvåra arbetet eller kräva andra metoder, som hammarborrning eller rörtryckning. Längre borrningar med stora dimensioner ställer höga krav på planering, borrvätskehantering och dragkrafter.
En erfaren utförare gör därför alltid en noggrann förstudie med kartmaterial, ledningsanvisningar och ibland provgropar för att bedöma markförhållanden och risker.

Planering, säkerhet och val av entreprenör

En välplanerad styrd borrning börjar med en tydlig borrlinje. Ingenjörer och entreprenörer tar fram en sträckning som tar hänsyn till befintliga ledningar, höjdförhållanden och framtida behov. Borrlinjen dimensioneras för rätt djup, lutning och radie så att både borrning och in-dragning kan ske säkert.

Säkerheten bygger på tre pelare: noggrann dokumentation av befintliga ledningar, kontinuerlig mätning av borrhuvudets läge och utbildad personal. Sökinstrumenten anger exakt djup och lutning, men informationen ska hela tiden jämföras med plan och kända hinder. I tät stadsmiljö kan dessutom kompletterande metoder som kabelsökare eller markradar behövas.

Valet av entreprenör har stor betydelse för slutresultatet. Erfarenhet av olika jordarter, vana vid långa borrningar och rätt maskinpark gör skillnad när oväntade förhållanden dyker upp, till exempel stora stenblock eller lös fyllning. En seriös aktör kan också föreslå alternativa schaktfria metoder om styrd borrning inte är det mest lämpliga, till exempel rörspräckning vid renovering av befintliga ledningar.

För beställaren innebär en etablerad partner kortare byggtid, färre överraskningar och bättre kontroll på totalkostnaden. En tydlig offert med specificerade arbetssätt, dimensioner, borrlängder och återställningsnivåer underlättar både projektering och uppföljning.

För den som söker en erfaren aktör inom schaktfria tekniker och styrd borrning i Sverige kan BCT Schaktfri Teknik AB vara ett intressant alternativ. Företaget, som återfinns på bctab.se, arbetar med styrd borrning, rörspräckning, AT-borrning och hammarborrning över stora delar av landet.
